RC-118環(huán)保高磷復(fù)合化學鎳
一、產(chǎn)品介紹：
RC-118環(huán)保高磷復(fù)合化學鎳是一款先進的鐵氟龍化學鎳工藝，整個工作壽命保持高沉積速率，可達6-9微米/小時。
RC-118環(huán)保高磷復(fù)合化學鎳不含任何鉛，鍋，符合國際ELV（汽車報廢指引）與ROHS/WEEE指令。
RC-118環(huán)保高磷復(fù)合化學鎳不含EDTA和PFOSRC-118環(huán)保高磷復(fù)合化學鎳穩(wěn)定性高，工作壽命可達4個周期。
RC-118環(huán)保高磷復(fù)合化學鎳的鍍層均勻灰色外觀，PTFE顆粒分布均勻，磷含量9-11%。
RC-118環(huán)保高磷復(fù)合化學鎳含有5個組份。
RC-118 Mu環(huán)保高磷復(fù)合化學繼添加劑 | 僅用于開缸，含鎳離子 |
RC-118 A環(huán)保高磷復(fù)合化學鎳添加劑 | 僅用于補充，含鎳離子 |
RC-118 B環(huán)保高磷復(fù)合化學保添加劑 | 僅用于開缸，含還原劑 |
RC-118 C環(huán)保高磷復(fù)合化學保添加劑 | 僅用于補充，含還原劑，無氨版本 |
RC-118 D環(huán)保高磷復(fù)合化學保添加劑 | 僅用于補充，含還原劑，無氨版本 |
RC-118 P環(huán)保高磷復(fù)合化學保添加劑 | 提供鐵氟龍PTFE分散劑 |
二、鍍層特性
磷含量 | 9-11%（視乎鍍液老化程度與pH） |
鐵氟龍 | 25%（體積比）（20-30%（體積比）） 相當于8.3%（重量比）（6.4-10.0%重量比） |
硬度 | 鍍態(tài)200-400 HV0.025 300℃熱處理4小時后350-700HV0.025 |
泰伯磨損試驗 | 泰伯磨損C10：鍍態(tài)下磨損量45-65毫克/1000循環(huán)，經(jīng)過300℃熱處理4小時后，磨損量20-30毫克/1000循環(huán) |

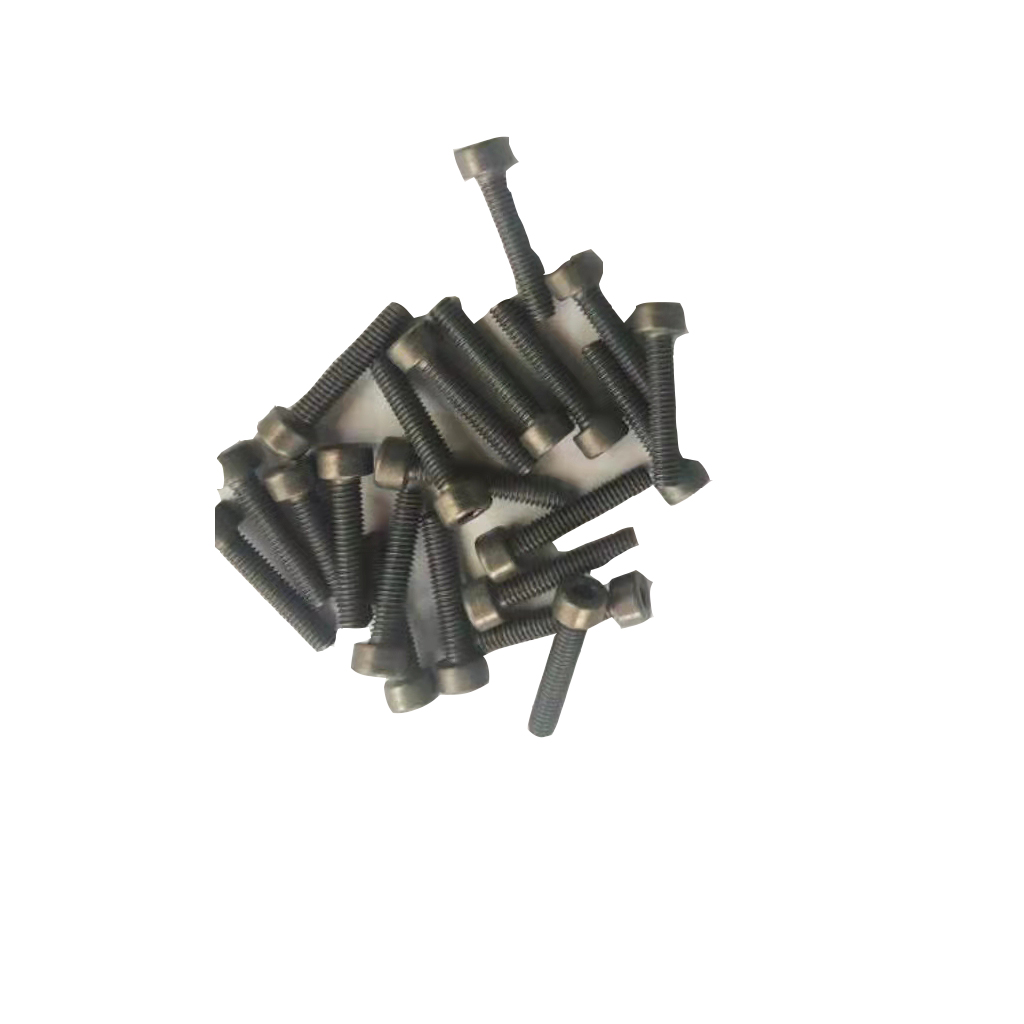

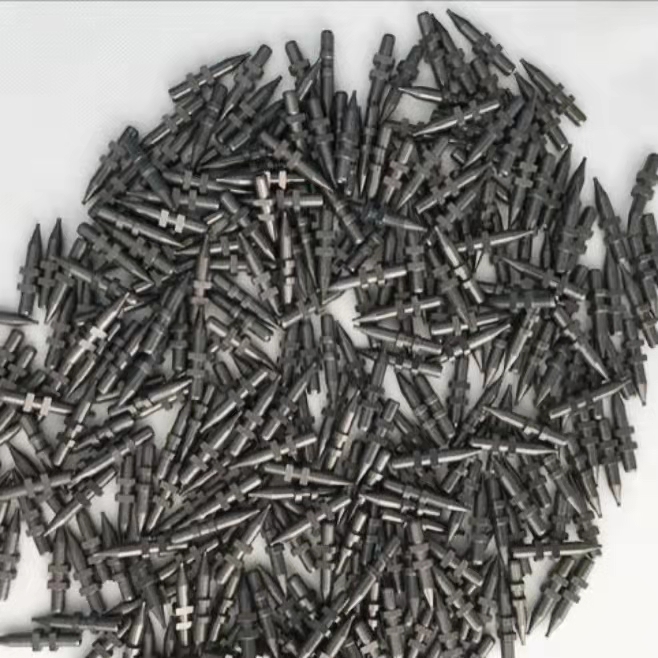

顏色 | 均勻灰色反光鍍層 |
鍍層密度 | 含25%（體積比）鐵氟龍PTFE時6.5±0.5克/厘米3 |
★重要說明
此說明書中涉及到關(guān)于我公司產(chǎn)品的信息和建議，是以我公司的實驗理論及資料為基礎(chǔ)，由于表面處理工藝的特殊性及我們也無法控制產(chǎn)線的實際操作，故我公司不能保證及負責任何不良后果，要取得良好的使用效果，請咨詢我們的技術(shù)工程師，此說明書中的所有資料也不能用為侵犯版權(quán)的證據(jù)。
微信聯(lián)系
