仁昌產(chǎn)品列表

鋁合金皮膜表面能實驗

一、實驗?zāi)康?/span>

   解決鋁合金手機板做鋁皮膜工藝后容易出現(xiàn)的外觀不均，表面能不合格問題

二、實驗內(nèi)容

   1、用鋁合金改良后腐蝕劑做試驗，看外觀，表面能

   2、磁力研磨消耗一絲后做鋁皮膜

   3、先整形，再鋁皮膜

三、實驗原理

  1、 鋁合金是兩性金屬，主要成分是鋁?？梢耘c酸和堿反應(yīng)，在反應(yīng)過程中，工件表面會剝離一層金屬層。有問題的表面經(jīng)過與藥水的充分反應(yīng)，被剝離，露出新鮮且正常的表面之后做保護防氧化。

2、預(yù)期有問題的表層為1絲，經(jīng)過磁力研磨消耗，表面有問題的表層被消耗掉，再進行正常皮膜工藝，孔徑受影響變小。外觀表面能借此得到適當(dāng)改善

3、因目前是鋁皮膜后外觀均勻，無黑斑，高溫整形后出現(xiàn)固定位置油斑現(xiàn)象，有油斑位置表面能有問題

四、實驗方法

1、除油----70g/L堿蝕（20s）---除垢---K垢---鋁皮膜---烘烤----整形---表面能，孔徑   （圖一）

2、除油----80%改良弱腐蝕（高溫20s）---除垢---K垢---鋁皮膜---烘烤----高溫烘烤---表面能，孔徑（圖二）

3、磁力研磨-----除油----除垢----堿蝕15S-----除垢-----K垢----鋁皮膜----烘烤----整形（高溫烘烤）----表面能，孔徑

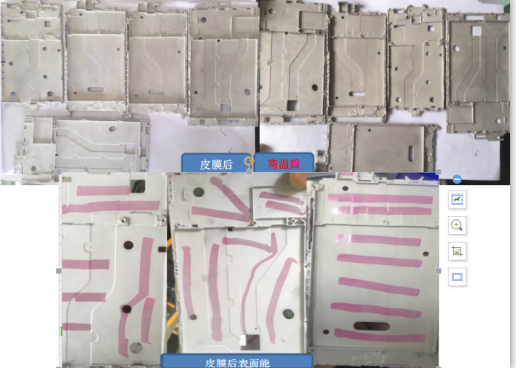

4、熱整形----除油----除垢-----堿蝕15S-----除垢---K垢---鋁皮膜---烘烤----高溫烘烤---表面能，孔徑（圖三）

五、實驗數(shù)據(jù)及現(xiàn)象

方案2

實驗數(shù)據(jù)（溫度90℃，20S）

附圖：

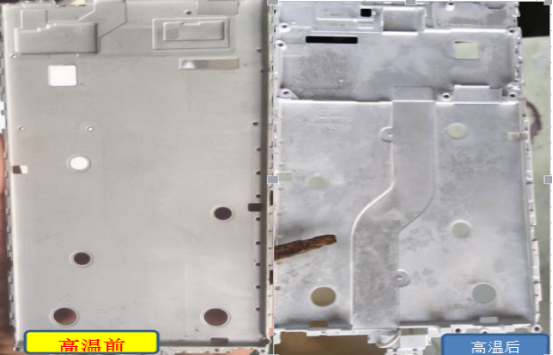

經(jīng)過改變工藝效果如下：左側(cè)為先高溫后鋁皮膜，右側(cè)為先鋁皮膜再高溫處理

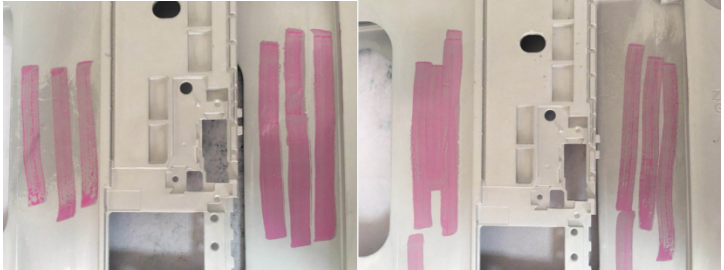

表面能，鋁皮膜后表面能問題得到改善，高溫后有黑色油斑的位置表面能NG

六、實驗結(jié)果

綜上數(shù)據(jù)顯示，根據(jù)以往實驗情況顯示，以上三個方案是可以較好的改善表面能及外觀問題

三個方案分別為方案化學(xué)藥水表面剝離，磁力研磨消耗做鋁皮膜以及先整形后鋁皮膜方案。

1、消耗工件表面厚度是因為工件表面的脫模劑較多較厚，處理不干凈才會造成表面能問題，只有徹底去除有問題的金屬層，表面能才能得到改善，外觀也可以均勻。

2、先整形再鋁皮膜的原因是：個人了解，整形的目的是為了改善工件平坦度，只要可以保證鋁皮膜過程中不會影響工件平坦度，那么鋁皮膜前鋁皮膜后整形應(yīng)該問題不大，先整形又可以消耗部分工件內(nèi)部的油污，而且鋁皮膜后外觀表面能都相對較好。

建議：先做50-100個工件進行小試，確認所有硬性指標(biāo)符合要求后再進行批量生產(chǎn)

對產(chǎn)品不懂不知道怎么處理的客戶建議來電咨詢，佛山市仁昌科技售后免費回答解決您的問題
